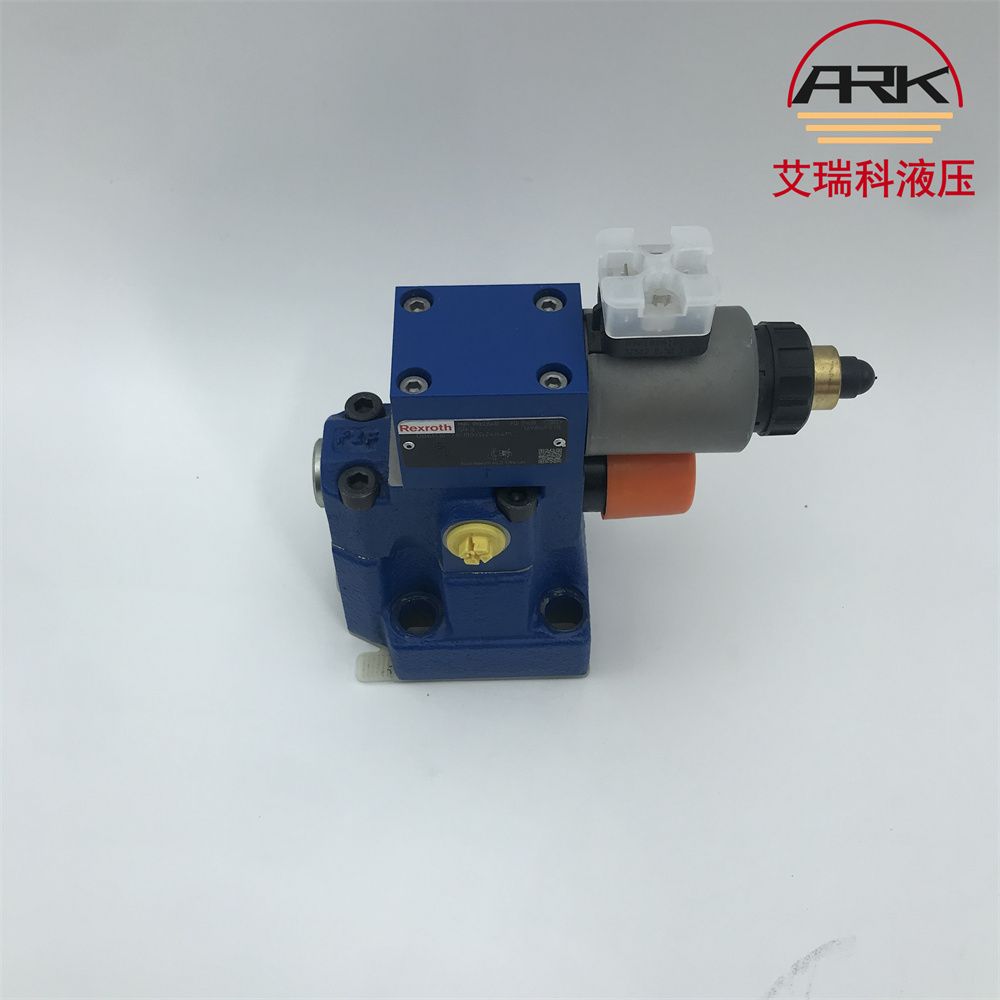

原厂力士乐溢流阀DBEM10-7X/100YG24K4M样本资料

原厂力士乐溢流阀DBEM10-7X/100YG24K4M样本资料
产品基本参数

1. 型号规格

   • 完整型号：DBEM10-7X/200YG24K4M（订货号 R901335400）14。
   • 类型：先导式比例溢流阀，带集成电子装置（OBE）26。
   • 规格：尺寸为10（对应通径6mm）79。

2. 压力与电气参数

   • 压力等级：200bar（*高工作压力）16。
   • 电源：DC 24V（标注为G24）69。
   • 接口：K4（无电缆插座，需搭配DIN EN 175301-803设备插头）69。

3. 结构与材质

   • 密封材质：NBR橡胶（标注符M）69。
   • 连接方式：螺纹连接（G）6，外部先导油回油（Y）6。
   • 阀体材质：铸铁78。
   •



二、功能特点

1. 核心功能

   • 作为溢流阀：保持系统压力恒定，兼具稳压溢流和过载安全保护作用（压力超限时自动开启）23。
   • 比例控制：通过输入电压信号（±10V或4-20mA）无级调节系统压力，响应速度快、控制精度高26。

2. 技术优势

   • 集成电子装置（OBE）：简化布线，支持电气集成控制26。
   • 先导式结构：相比直动式，高压工况下调压更稳定，适用于精密系统23。

三、工作原理

• 比例控制机制：输入电压驱动比例电磁铁，推动阀芯位移，按比例调节阀口开度，控制流量和压力26。
• 压力平衡：通过先导阀与主阀芯的液压反馈，实现系统压力与设定值的动态平衡211。
•

四、应用场景

• 工业液压系统：用于工程机械、注塑机等设备的压力控制47。
• 安全保护：作为安全阀防止系统过载（调定压力通常高于工作压力10%-20%）311。
• 多级压力控制：可远程调压或实现高低压切换11。
