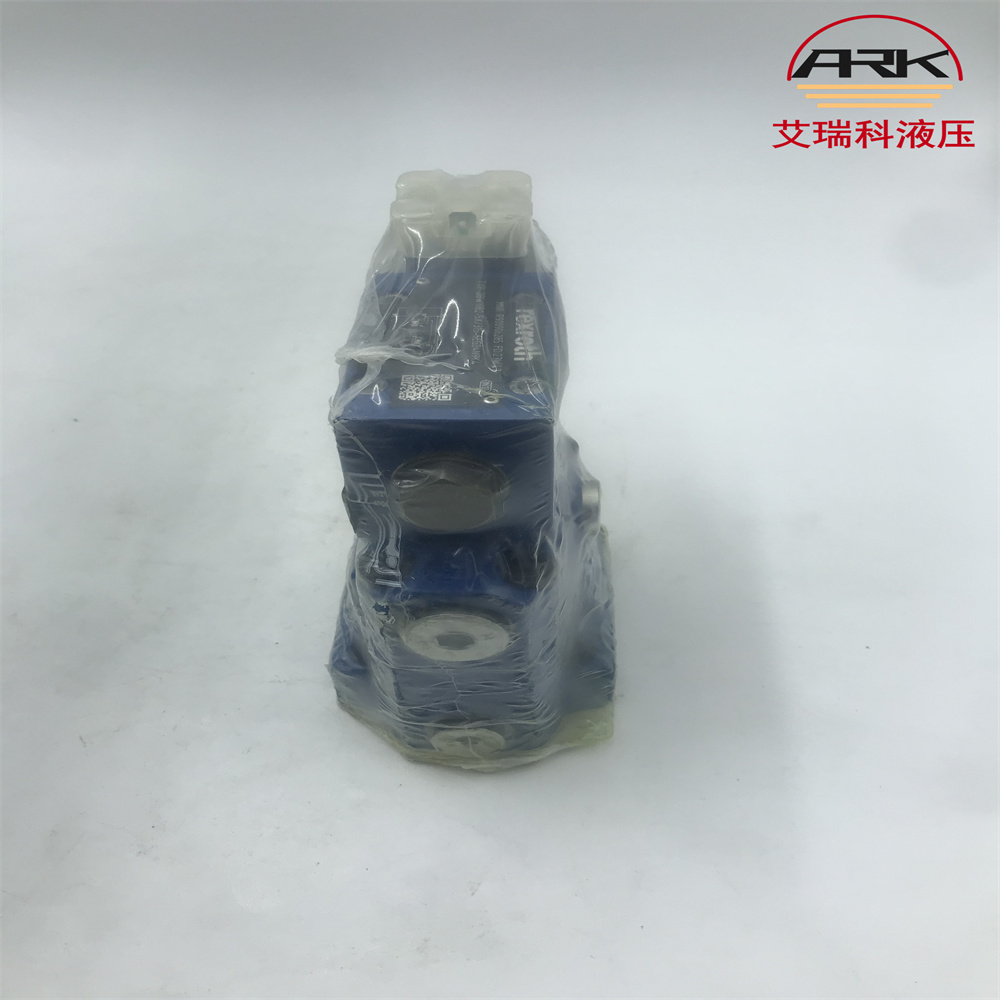

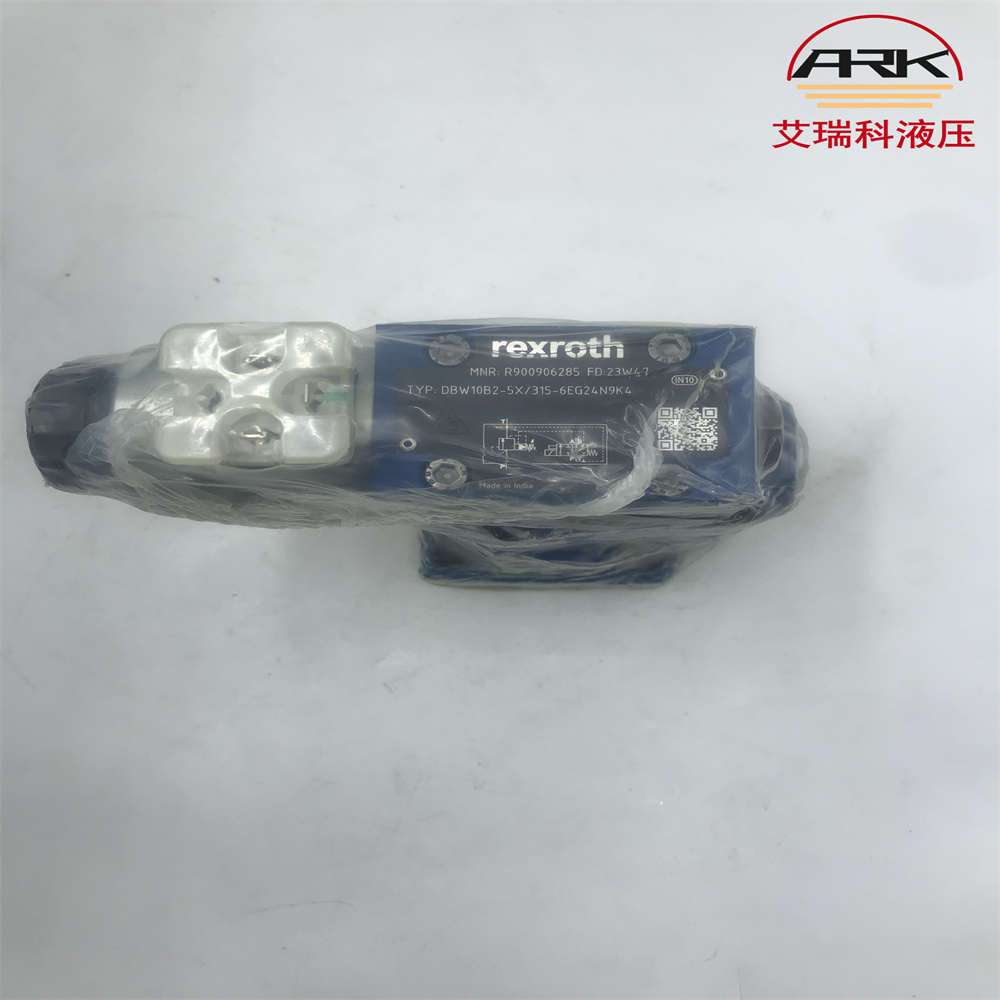

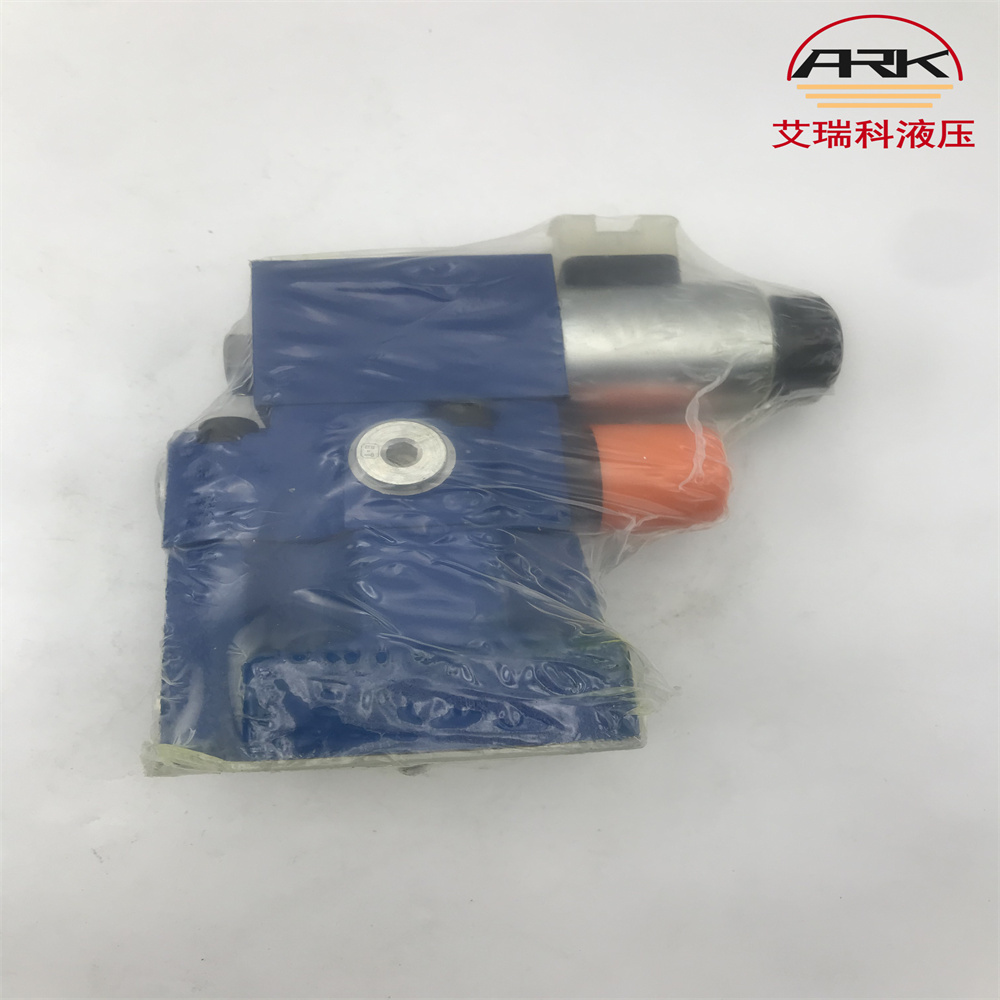

原厂rexroth溢流阀dbw系列现货图片R900906285DBW10B2-5X/315-6EG24N9K4力士乐

  REXROTH力士乐溢流阀DB和DBW类型阀是插装结构先导式溢流阀 ，它们用于限制系统压力（DB）或限制和 电磁卸载（DBW只带螺纹连接）系统压力。 该阀组主要包括阀体和溢流阀插装元件。管路中的压力作用于阀芯，并经过节流孔同时作用于球阀芯。当管路中的压力超过弹簧设定的压力值时，球阀芯克服弹簧力开启。此时来自油口的油液经节流孔流入弹簧腔，并通过控制通道由外部引回油箱。由于在阀芯高压流体流动的平衡状态，油液经A口流向B口，同时保持设定的工作压力不变。DBW 型溢流阀（仅螺纹连接型）原则上功能与DB型相同。借助顶装方向阀可控制主阀卸荷。

Rexroth溢流阀座调节圈用来改变阀瓣与调节圈之间通道的大小，从而改变阀门初始开启时压力在阀瓣与调节圈之间腔室内积聚程度的大小。当升高阀座调节圈时，压力积聚的程度增大，从而使阀门比例开启的阶段减小而较快地达到突然的急速开启。因此，升高阀座调节圈能使排放压力有所降低。应当注意的是，阀座调节圈亦不可升高到过分接近阀瓣。那样，密封面处的泄漏就可能导致阀门过早地突然开启，但由于此时介质压力还不足以将阀瓣保持在开启位置，阀瓣随即又关闭，于是阀门发生频跳。阀座调：《圈主要用来缩小阀门比例，开启的阶段和调节排放压力，同时也对回座压力有所影响

DBW20B3-5X/315U6EG24N9K4

DBW20B1-5X/315U6EW110N9K4

DBW20BG3-5X/200Y6EW110N9K4

DBW10A2-5X/315U6EG24N9K4

DBW10B3-5X/315S6EG24K4R12

DBW10A2-5X/100-6EW110N9K4V

DBW20A1-5X/315-6EW110N9K4

DBW10B2-5X/100-6EG24NK4

DBW52BF2-3X/315U6EW110N9K4

DBW15BG2-5X/315-6EW110N9K4

DBW20B3-5X/315YU6EW110N9K4V

DBW10A1-5X/350-6EG24N9K4


DBW52BP2-3X/315XYU6EW110N9K4

DBW20A2-5X/200U6EG24N9K4
